39 电缆穿管敷设施工工艺标准 （QB-CNCEC J060105-2004） 1 使用规模 本工艺标准适用于10kv及以下一般工业与民用修建电气工程的塑料操控电缆，矿藏绝缘电力电缆、交联聚乙烯绝缘电力电缆及聚氯乙烯绝缘电力电缆的穿管敷设工程。 2 施工预备 2.1 原资料、半成品的要求 2.1.1 类型标准及电压等级契合规划要求，并有合格证。矿用橡套软电缆、沟通额外电压3KV及以下铁路机车车辆用电缆、额外电压450/750V及以下橡皮绝缘电缆、额外压450/750V及以下聚氯乙烯绝缘电缆需“CCC”认证标志。 2.1.2 每轴电缆上应标明电缆标准、类型、电压等级、长度及出厂日期，电缆轴应完好无缺。 2.1.3 电缆外观完好无缺，铠装无锈蚀，无机械损害，无显着皱褶和歪曲现象。橡套、塑料电缆外皮及绝缘层无老化及裂纹。 2.1.4 电缆的其他隶属资料：电缆盖板、电缆标明桩、电缆标明牌、油漆、酒精、汽油、硬酸脂、白布带、电缆头附件等均应契合要求。 2.1.5 电缆出厂查验陈述契合标准。 2.2 首要工机具 敷设电缆机具见表2.2.2，根据需求选用需求的东西。
表2.2 首要机具一览表 序号 机具称号 单位 数量 用 处 1 电缆牵引端 个 1 牵引电缆时衔接卷扬机和电缆首端的金具，用于牵引分量较小的电缆 2 牵引网套 个 1 牵引电缆时衔接卷扬机和电缆首端的金具，用牵引分量较小的电缆 3 防捻器 个 1 牵引电缆消除钢丝蝇逐步形成电缆的改变应力 4 电缆滚轮 个 若干 敷设电缆时的电缆支架，用于减小冲突和维护电缆，滚轮间隔1.5~3m 5 电动滚轮 个 现场定 敷设电缆时使用其冲突力推进电缆的外护层，减小牵引力和侧压力 6 电缆盘千斤顶支架 个 2 敷设电缆时支撑电缆盘，以便电缆盘滚动 7 电缆盘制动设备 个 1 用于制动电缆盘 8 管口维护喇叭 个 现场定 钢管内敷设电缆时，在管口处维护电缆 9 卷扬机 台 1 敷设电缆时用于牵引电缆 10 吊链 个 2 敷设电缆时用于提高电缆 11 滑轮、钢丝绳、大麻绳 个 现场定 敷设电缆时用于牵引电缆 12 绝缘摇表 个 1 遥测电缆绝缘 13 皮尺 个 5 丈量电缆长度 14 钢锯 个 3 手艺锯割电缆
40
15 手锤 个 3 现场用 16 扳手 个 5 现场用 17 电气焊东西 套 1 制造支架等切开金属等 18 电工东西 套 1 现场用 19 无线电对讲机 对 4 敷设电缆时的通讯东西
20 手持扩音喇叭 个
2
安排敷设电缆用 2.3 作业条件 2.3.1 电缆线路的装置工程应按施工图进行施工。 2.3.2 与电缆线路装置有关的修建物、构筑物的土建工程质量，应契合国家现行的修建工程施工及检验标准中的有关规则。 2.3.3 电缆导管已敷设结束，并检验合格。 2.4 作业人员 首要施工人员 ：电工。通过培训、查核有经历的人员持证上岗。 3 施工工艺 3.1 工艺流程 3.2 操作工艺 3.2.1 查看管道 （1）金属导管禁止熔焊衔接；防爆导管不该选用倒扣衔接，应选用防爆活结头，其结合面应严密。管口平坦润滑，无毛刺。 （2）查看管道内是否有杂物，可在敷设电缆前，应将杂物整理洁净。 3.2.2 试牵引：通过查看后的管道，可用一段（长约5m）的相同电缆作模仿牵引，然后调查电缆外表，查看磨损是否归于答应规模。 3.2.3 敷设电缆： （1）将电缆盘放在电缆入孔井口的外边，先用装置有电缆牵引头并涂有电缆润滑油的钢丝绳与电缆一端衔接，钢丝绳的另一端穿过电缆管道，迁延电缆力气要均匀，查看电缆牵引过程中有无卡阻现象，如张力过大，应查明原因，问题解决后，持续牵引电缆。 （2）电力电缆应独自穿入一根管孔内。同一管孔内可穿入3根操控电缆。 （3）三相或单相单芯电缆不得独自穿于钢导管内。 3.2.4 电缆人孔井：电缆在管道内敷设时，为了抽拉电缆或做电缆衔接，电缆管分支、拐弯处，均需按规划要求或标准要求设置电缆人手孔井，电缆人手孔井的间隔，应按规划要求设置，一般在直线部分每隔50～100m设置一个。 3.2.5 防火办法：敷设电缆电缆管，在穿越防火分区处按规划要求的方位，有防火隔绝办法。 3.2.6 电缆挂标志牌： （1）标志牌标准应共同，并有防腐功能，挂装应结实。 预备工作 电缆穿管敷设 水平敷设 笔直敷设 挂标志牌
41 （2）标志牌上应注明电缆编号、标准、类型、电压等级及开始方位。 （3）沿电缆管道敷设的电缆在其两头、人手孔井内应挂标志牌。 4 质量标准 4.1 主控项目 4.1.1 电缆敷设禁止有绞拧、铠装压扁、护层开裂和外表严峻划伤等缺点。 查看办法：调查查看。 4.1.2 三相或单相的沟通单芯电缆，不得独自穿于钢导管内。 4.1.3 爆破风险环境的电缆额外电压不得低于750v，且有必要穿于钢导管内。 4.2 一般项目 4.2.1 电缆最小答应曲折半径应契合2.4.2中规则
表4.2 电缆最小答应曲折半径 序号 电缆品种 最小答应曲折半径 1 无铅包钢铠护套橡皮绝缘电力电缆 10D 2 有钢铠护套的橡皮绝缘电力电缆 20 D 3 聚氯乙烯绝缘电缆 10 D 4 交联聚氯乙烯绝缘电缆 15 D 5 多芯操控电缆 10 D 注：

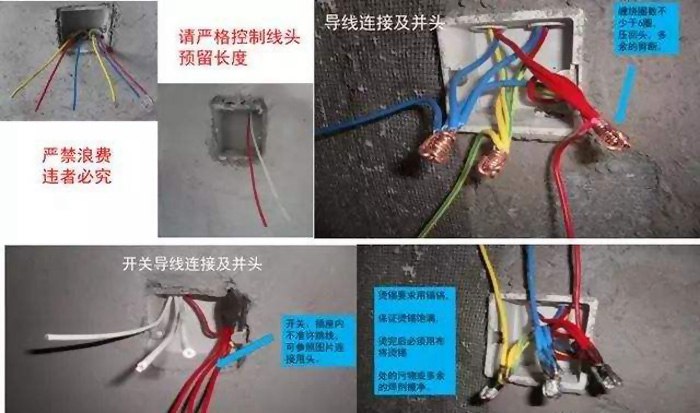

D为电缆外径。 4.2.2 电缆敷设在穿越不同防火区的电缆管道处，按规划要求方位，有防火间隔办法。 查看办法：调查查看 4.2.3 电缆穿管前，应铲除管内杂物和积水。管口应有维护办法，不进入接线盒的笔直管口穿入电缆后，管口应密封。 查看办法：调查查看。 4.3 特别工序或要害操控点的操控 表4.3 特别工序或要害操控点的操控 序号 特别工序/要害操控点 首要操控办法 1 电缆类型、标准 与图纸规划相符 2 电缆管密封查看 现场调查查看 3 电缆敷设 查看最小答应曲折半径，禁止绞拧、护层开裂等缺点 4 电缆绝缘实验 摇表摇测 4.4 质量记载 4.4.1 电缆产品合格证和“CCC”认证标志。 4.4.2 电缆遥测记载或耐压实验记载。 4.4.3 各种金属型钢原料证明、合格证。 4.4.4 自互检记载。 4.4.5 工序交代记载。 4.4.6 分项工程质量检验记载。
